Cách chọn khớp nối nhanh khí nén phù hợp theo kích thước và áp suất

Trong thiết kế và vận hành các hệ thống khí nén, việc lựa chọn đúng loại khớp nối nhanh khí nén là yếu tố then chốt quyết định đến hiệu suất, độ an toàn và tuổi thọ của toàn bộ hệ thống. Một lựa chọn sai lầm không chỉ dẫn đến lãng phí năng lượng do rò rỉ, mà còn tiềm ẩn nguy cơ mất an toàn nghiêm trọng cho người vận hành và gây hư hại cho thiết bị. Trong số các tiêu chí lựa chọn, kích thước và khả năng chịu áp suất là hai yếu tố cơ bản và quan trọng nhất.

Bài viết này được thiết kế như một hướng dẫn chi tiết dành cho các doanh nghiệp, kỹ sư và chuyên gia cơ khí, giúp bạn hiểu rõ cách lựa chọn khớp nối nhanh khí nén phù hợp dựa trên các thông số về kích thước và áp suất, cùng với những cân nhắc quan trọng khác.

Giới thiệu tầm quan trọng của việc lựa chọn khớp nối nhanh khí nén chính xác

Khớp nối nhanh khí nén là những thành phần nhỏ nhưng có vai trò cực kỳ lớn trong việc kết nối linh hoạt và an toàn các đường ống dẫn khí với thiết bị, công cụ hoặc các bộ phận của máy móc. Chúng cho phép tháo lắp nhanh chóng, tối ưu hóa thời gian dừng máy và nâng cao hiệu quả sản xuất.

Tuy nhiên, thị trường cung cấp đa dạng các loại khớp nối nhanh khí nén với nhiều tiêu chuẩn, vật liệu và thông số kỹ thuật khác nhau. Việc lựa chọn khớp nối không phù hợp có thể dẫn đến:

• Rò rỉ khí nén: Gây lãng phí năng lượng và tăng chi phí vận hành.

• Giảm hiệu suất hệ thống: Tụt áp suất, lưu lượng khí không đủ, làm giảm hiệu quả hoạt động của thiết bị.

• Nguy hiểm an toàn: Khớp nối có thể bị bung ra dưới áp suất cao, gây chấn thương cho người vận hành.

• Hư hại thiết bị: Áp suất không ổn định hoặc vật liệu không tương thích có thể làm hỏng các bộ phận của máy móc.

• Giảm tuổi thọ: Sử dụng khớp nối không đúng thông số sẽ dẫn đến hao mòn nhanh chóng và cần thay thế thường xuyên.

Vì vậy, việc nắm vững cách lựa chọn khớp nối nhanh khí nén theo kích thước và áp suất là vô cùng cần thiết.

Hiểu rõ các thông số kỹ thuật chính của khớp nối nhanh khí nén

Trước khi đi vào các bước lựa chọn cụ thể, chúng ta cần hiểu rõ các thông số kỹ thuật cơ bản của khớp nối nhanh khí nén:

Kích thước

Kích thước của khớp nối nhanh khí nén liên quan đến đường kính của ống hoặc cổng kết nối:

• Đường kính trong (ID - Internal Diameter): Là đường kính lỗ bên trong của ống, quyết định lưu lượng khí đi qua.

• Đường kính ngoài (OD - Outer Diameter): Là đường kính bên ngoài của ống, quan trọng khi sử dụng các khớp nối kiểu đẩy nhanh (push-to-connect).

• Kích thước ren (Thread Size): Đối với các khớp nối có ren, cần xác định loại và kích thước ren (ví dụ: NPT, BSPT, Metric, UNF). Việc này đòi hỏi sự chính xác tuyệt đối để đảm bảo khả năng tương thích và độ kín.

• Kích thước danh nghĩa / Kích thước lưu lượng (Nominal Size / Flow Size): Thường được nhà sản xuất quy định và liên quan trực tiếp đến khả năng truyền dẫn lưu lượng khí của khớp nối.

Áp suất hoạt động và áp suất phá hủy

Hai thông số này cực kỳ quan trọng đối với an toàn và hiệu suất:

• Áp suất hoạt động (Working Pressure): Là áp suất tối đa mà khớp nối có thể hoạt động liên tục một cách an toàn và bền bỉ dưới điều kiện bình thường. Đây là thông số quan trọng nhất để so sánh với áp suất tối đa của hệ thống khí nén của bạn.

• Áp suất phá hủy (Burst Pressure): Là áp suất tối đa mà khớp nối có thể chịu được trước khi bị phá hủy hoặc hỏng hóc nghiêm trọng. Thông thường, áp suất phá hủy cao gấp 3 đến 4 lần áp suất hoạt động để đảm bảo an toàn (hệ số an toàn 3:1 hoặc 4:1).

• Ảnh hưởng của nhiệt độ: Cần lưu ý rằng khả năng chịu áp suất của vật liệu thường giảm khi nhiệt độ tăng. Các nhà sản xuất thường cung cấp biểu đồ giảm áp suất (derating chart) theo nhiệt độ.

Lưu lượng khí nén

• Lưu lượng: Là lượng khí nén có thể đi qua khớp nối trong một đơn vị thời gian (ví dụ: SCFM - Standard Cubic Feet per Minute, Nm3/hr - Normal cubic meters per hour).

• Giá trị Cv (Coefficient of Volume): Là một chỉ số phổ biến để đánh giá khả năng lưu lượng của khớp nối và van. Giá trị Cv càng cao, khả năng lưu lượng càng lớn và sụt áp càng ít.

• Mối quan hệ: Kích thước khớp nối, áp suất và thiết kế bên trong đều ảnh hưởng đến lưu lượng. Lựa chọn khớp nối có lưu lượng phù hợp là cần thiết để tránh tụt áp không đáng có, ảnh hưởng đến hiệu suất của thiết bị sử dụng khí nén.

Các bước lựa chọn khớp nối nhanh khí nén theo kích thước

Việc lựa chọn kích thước phù hợp là bước đầu tiên và cơ bản nhất:

Xác định loại ống và kích thước ống sẽ sử dụng

• Loại ống: Xác định xem bạn đang sử dụng ống mềm (hose) hay ống cứng/bán cứng (tubing).

• Đo đường kính chính xác:

  • Đối với ống mềm (hose): Cần đo đường kính trong (ID) của ống.

  • Đối với ống cứng/bán cứng (tubing, ví dụ: ống PU, PE): Cần đo đường kính ngoài (OD) của ống.

  • Đối với cổng kết nối ren trên thiết bị: Xác định loại ren (NPT, BSPP, BSPT, Metric) và kích thước ren (ví dụ: 1/4", 3/8", M10x1.0). Có các dụng cụ chuyên dụng để đo và xác định loại ren chính xác.

Chọn kiểu kết nối phù hợp với ống hoặc cổng

Dựa trên loại và kích thước ống/cổng đã xác định ở trên, chọn kiểu kết nối khớp nối nhanh phù hợp:

• Đuôi chuột (Hose Barb): Dùng cho ống mềm, khớp nối sẽ có một phần đuôi có gai để ống mềm được đẩy vào và cố định bằng kẹp. Kích thước đuôi chuột phải khớp với ID của ống.

• Đẩy nhanh (Push-to-Connect / Push-in fittings): Phổ biến cho các loại ống cứng hoặc bán cứng. Ống được đẩy trực tiếp vào khớp nối và được giữ chặt bằng một cơ chế kẹp bên trong. Kích thước khớp nối phải khớp với OD của ống.

• Ren (Threaded): Để kết nối khớp nối nhanh với các cổng ren trên thiết bị, máy móc hoặc đường ống cứng. Cần đảm bảo loại ren và kích thước ren của khớp nối hoàn toàn tương thích với cổng.

Cân nhắc đường kính trong của khớp nối nhanh khí nén

• Ngay cả khi kích thước kết nối bên ngoài phù hợp, đường kính bên trong của khớp nối (lỗ thoát khí) có thể ảnh hưởng đến lưu lượng. Đảm bảo rằng đường kính trong của khớp nối đủ lớn để đáp ứng yêu cầu lưu lượng khí nén của thiết bị mà không gây tụt áp quá mức.

• Nếu cần lưu lượng khí rất cao, có thể cần xem xét các khớp nối có thiết kế "lưu lượng cao" (high flow) với đường kính bên trong lớn hơn hoặc các loại khớp nối chuyên dụng.

Các bước lựa chọn khớp nối nhanh khí nén theo áp suất

Sau khi xác định kích thước, áp suất là yếu tố an toàn và hiệu suất không thể bỏ qua:

Xác định áp suất hoạt động tối đa của hệ thống

• Đo lường hoặc kiểm tra thông số kỹ thuật: Xác định áp suất làm việc tối đa mà hệ thống khí nén của bạn có thể đạt được. Không chỉ là áp suất trung bình, mà còn là các đỉnh áp suất có thể xảy ra.

• Áp suất của thiết bị: Đảm bảo khớp nối chịu được áp suất yêu cầu của thiết bị được kết nối.

So sánh với áp suất làm việc của khớp nối

• Luôn luôn chọn khớp nối nhanh khí nén có Áp suất hoạt động (Working Pressure Rating) bằng hoặc lớn hơn áp suất tối đa của hệ thống khí nén của bạn. Việc này rất quan trọng để đảm bảo an toàn và độ bền.

• Tuyệt đối không sử dụng khớp nối mà áp suất hoạt động thấp hơn áp suất hệ thống, vì điều này có thể dẫn đến rò rỉ, hư hỏng hoặc thậm chí nổ khớp nối.

Xem xét ảnh hưởng của nhiệt độ đến áp suất chịu đựng

• Quan hệ nghịch: Khả năng chịu áp suất của vật liệu (đặc biệt là gioăng làm kín) sẽ giảm khi nhiệt độ tăng. Một khớp nối có thể chịu được 10 bar ở 20°C nhưng chỉ chịu được 7 bar ở 80°C.

• Kiểm tra biểu đồ giảm áp: Luôn tham khảo biểu đồ "áp suất theo nhiệt độ" (pressure-temperature derating chart) từ nhà sản xuất. Đảm bảo rằng khớp nối vẫn an toàn ở áp suất tối đa của hệ thống trong điều kiện nhiệt độ hoạt động cao nhất dự kiến.

• Môi trường hoạt động: Nếu khớp nối làm việc trong môi trường nhiệt độ cao (gần lò sấy, thiết bị tỏa nhiệt), cần đặc biệt lưu ý đến yếu tố này.

Các yếu tố khác cần xem xét khi lựa chọn khớp nối nhanh khí nén

Ngoài kích thước và áp suất, một số yếu tố khác cũng quan trọng không kém để lựa chọn khớp nối nhanh khí nén tối ưu:

Vật liệu chế tạo

• Đồng (Brass): Phổ biến, chống ăn mòn tốt với nước, khí nén thông thường. Giá thành hợp lý.

• Thép (Steel): Thường được mạ kẽm hoặc nickel, cứng cáp hơn đồng, phù hợp cho ứng dụng công nghiệp nặng.

• Thép không gỉ (Stainless Steel): Khả năng chống ăn mòn vượt trội, phù hợp cho môi trường ẩm ướt, hóa chất, thực phẩm, y tế hoặc yêu cầu vệ sinh cao.

• Nhựa (Plastic): Nhẹ, chống ăn mòn tốt với một số hóa chất, giá thành rẻ. Thường dùng cho ứng dụng áp suất thấp, nhiệt độ không cao.

• Vật liệu gioăng làm kín: NBR (cao su Nitrile Butadiene Rubber) là phổ biến nhất cho khí nén thông thường; FKM/Viton (Fluoroelastomer) cho nhiệt độ cao và kháng hóa chất; EPDM (Ethylene Propylene Diene Monomer) cho hơi nước, nước nóng và một số hóa chất.

Môi trường hoạt động

• Ăn mòn: Nếu có hóa chất, độ ẩm cao, bụi bẩn, cần vật liệu chống ăn mòn tốt.

• Sạch sẽ: Đối với ngành thực phẩm, dược phẩm, điện tử, cần khớp nối được chứng nhận phù hợp với phòng sạch hoặc vật liệu không phát sinh tạp chất.

• Rung động: Nếu hệ thống có độ rung động cao, cần khớp nối có cơ chế khóa chắc chắn để tránh tự bung.

Tính năng an toàn

• Van tự động ngắt: Hầu hết khớp nối nhanh đều có.

• Tính năng xả áp (Venting / Exhaust type): Rất quan trọng để ngăn chặn "hose whip" khi ngắt kết nối.

• Khóa an toàn: Một số loại có thêm chốt khóa phụ để ngăn ngắt kết nối không chủ ý.

Tiêu chuẩn kết nối

• Kiểm tra tiêu chuẩn quốc tế mà khớp nối tuân thủ (ví dụ: ISO 6150B, ISO 4414, US Military Spec, v.v.). Điều này quan trọng để đảm bảo khả năng tương thích và hoán đổi giữa các thương hiệu khác nhau.

Tần suất thao tác

• Nếu khớp nối được sử dụng để kết nối và ngắt kết nối rất thường xuyên (ví dụ: trên dây chuyền lắp ráp tự động), cần chọn loại có độ bền cao, được thiết kế cho số lượng chu kỳ lớn.

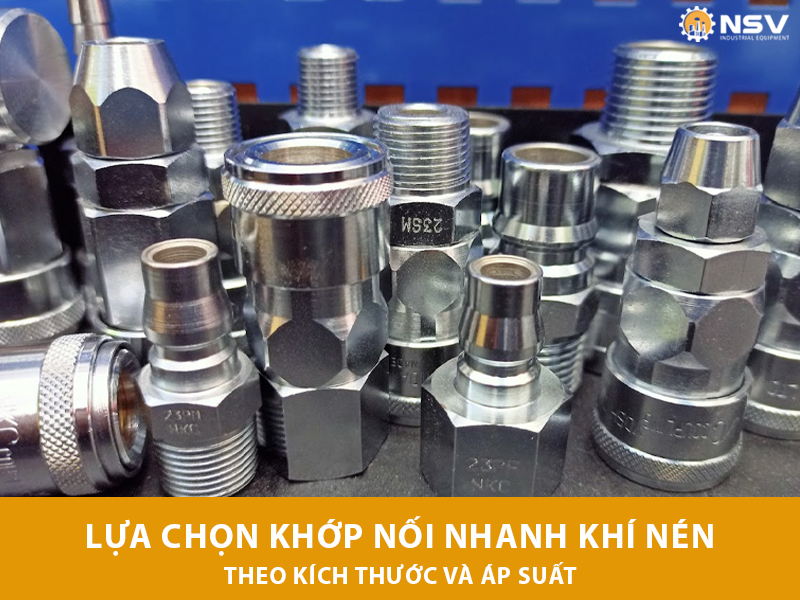

NKC Yoshida - Thương hiệu khớp nối nhanh khí nén uy tín đến từ Nhật Bản

Khi đã hiểu rõ các tiêu chí lựa chọn, việc tìm kiếm một nhà sản xuất uy tín là bước tiếp theo. NKC Yoshida là một thương hiệu hàng đầu từ Nhật Bản, nổi tiếng với các sản phẩm khớp nối nhanh khí nén đáp ứng và vượt trội các tiêu chuẩn khắt khe nhất về kích thước, áp suất và các yếu tố vận hành khác.

• Độ chính xác cao: Đảm bảo khớp nối vừa vặn hoàn hảo với ống và cổng, tối ưu hóa lưu lượng và giảm thiểu rò rỉ.

• Khả năng chịu áp suất vượt trội: Sản phẩm được kiểm nghiệm nghiêm ngặt, đảm bảo hoạt động an toàn và bền bỉ dưới áp suất tối đa được chỉ định, kể cả trong điều kiện nhiệt độ thay đổi.

• Vật liệu cao cấp: Sử dụng thép không gỉ, đồng thau đặc biệt và gioăng chất lượng cao, mang lại khả năng chống ăn mòn và tuổi thọ dài lâu.

• Đa dạng dòng sản phẩm: Cung cấp nhiều loại khớp nối nhanh khí nén với các kích thước, kiểu kết nối và khả năng chịu áp suất khác nhau, phù hợp cho mọi ứng dụng công nghiệp.

Lợi ích khi lựa chọn khớp nối nhanh khí nén chất lượng cao

Việc dành thời gian và nguồn lực để lựa chọn khớp nối nhanh khí nén đúng kích thước và áp suất, cùng với các yếu tố quan trọng khác, sẽ mang lại những lợi ích đáng kể:

• Tối ưu hóa hiệu suất hệ thống: Đảm bảo lưu lượng khí nén ổn định, giảm tụt áp, giúp thiết bị hoạt động ở công suất tối đa.

• Kéo dài tuổi thọ thiết bị: Giảm áp lực không cần thiết lên máy nén và các thành phần khác, bảo vệ chúng khỏi hư hại sớm.

• Đảm bảo an toàn vận hành: Giảm thiểu nguy cơ rò rỉ, nổ khớp nối và các tai nạn liên quan đến khí nén.

• Giảm thiểu rò rỉ và lãng phí năng lượng: Tiết kiệm đáng kể chi phí điện năng cho việc sản xuất khí nén.

• Tiết kiệm chi phí dài hạn: Giảm chi phí bảo trì, thay thế và thời gian dừng máy không mong muốn.

Nihon Setsubi - Đối tác phân phối các dòng khớp nối nhanh uy tín, chất lượng tại Việt Nam

Việc lựa chọn khớp nối nhanh khí nén phù hợp đòi hỏi sự am hiểu về kỹ thuật và kinh nghiệm thực tiễn. NIHON SETSUBI VIỆT NAM tự hào là đối tác tin cậy, chuyên cung cấp các giải pháp kết nối khí nén hàng đầu, đặc biệt là khớp nối nhanh khí nén NKC Yoshida chính hãng từ Nhật Bản.

• Tư vấn chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẽ hỗ trợ bạn xác định chính xác yêu cầu về kích thước, áp suất, vật liệu và các tính năng an toàn cho ứng dụng cụ thể của bạn.

• Sản phẩm đa dạng, chính hãng: Đảm bảo cung cấp các loại khớp nối phù hợp nhất với tiêu chuẩn kỹ thuật và môi trường hoạt động của bạn.

• Dịch vụ hỗ trợ toàn diện: Từ khâu tư vấn, lựa chọn sản phẩm đến hỗ trợ kỹ thuật sau bán hàng.

Kết luận: Lựa chọn khớp nối nhanh khí nén không chỉ đơn thuần là chọn một phụ kiện, mà là một quyết định chiến lược ảnh hưởng đến hiệu quả, an toàn và chi phí vận hành của toàn bộ hệ thống. Bằng cách hiểu rõ và áp dụng các nguyên tắc lựa chọn theo kích thước, áp suất và các yếu tố khác, cùng với việc tin tưởng vào các sản phẩm chất lượng cao như khớp nối nhanh khí nén NKC Yoshida từ Nhật Bản và sự hỗ trợ từ các chuyên gia của Nihon Setsubi Việt Nam, bạn sẽ đảm bảo được một hệ thống khí nén vận hành tối ưu và bền vững.
