Đầu nối nhanh NKC là một loại khớp nối nhanh đến từ hãng Yoshida Nhật Bản
Các thiết bị khí nén và thuỷ lực nói chung đều có đặc điểm chung là rất nhiều kích thước khác nhau.
Với đặc thù hệ thống khí nén, máy móc ở mỗi đơn vị có những đặc thù riêng, do vậy các loại đầu nối nhanh, khớp nối nhanh có vô vàn kích thước. Việc nắm các thông số kỹ thuật chuẩn của các loại đầu nối nhanh thông dụng là rất quan trọng. Điều này giúp ích rất nhiều trong việc mua bán các thiết bị, phụ kiện như đầu nối nhanh hiệu quả, nhanh chóng, chính xác nhất.
Trong khuôn khổ bài viết này, Nihon Setsubi Việt Nam sẽ gửi đến các bạn thông số kỹ thuật của một số loại đầu nối nhanh NKC khí nén Yoshida thông dụng nhất. Cùng tìm hiểu chi tiết nhé
Đầu nối nhanh NKC sêri NL-SM (đầu cái) và seri NL-PM (đầu đực) là một trong số loại seri thông dụng và phổ biến bậc nhất trong các hệ thống khí nén hiện nay. Khi 2 seri này kết hợp với nhau tạo nên một hệ thống lắp đặt khí nén hoàn chỉnh.
Các hệ ren của 2 seri này cũng rất đa dạng, phù hợp với kích thước của nhiều loại dây khí nén, hệ thống khí nén trong các nhà máy sản xuất.
Hệ ren đầu nối nhanh NKC SM gồm có các model NL-22SM, NL- 23SM, NL-24SM, NL-44SM, NL-46SM, NL-48SM tương ứng với các cỡ ren ¼; ⅜; ½; ¾; 1. Các loại đầu nối nhanh NKC seri đầu 2 này kết nối được với các loại ống có đường kích ngoài max 26mm, đường kính trong max từ 7 đến 16mm.
Hệ ren đầu nối nhanh NKC PM gồm có các model 21PM, 22PM, 23PM, 24PM, 46PM, 48PM
tương ứng với các cỡ ren ⅛; ¼; ⅜; ½; ½; ¾; 1. Các loại đầu nối nhanh NKC seri này kết hợp với các đường ống có kích thước ngoài từ 14mm đến 35mm. Đường kính trong từ 5 đến 12,5mm.

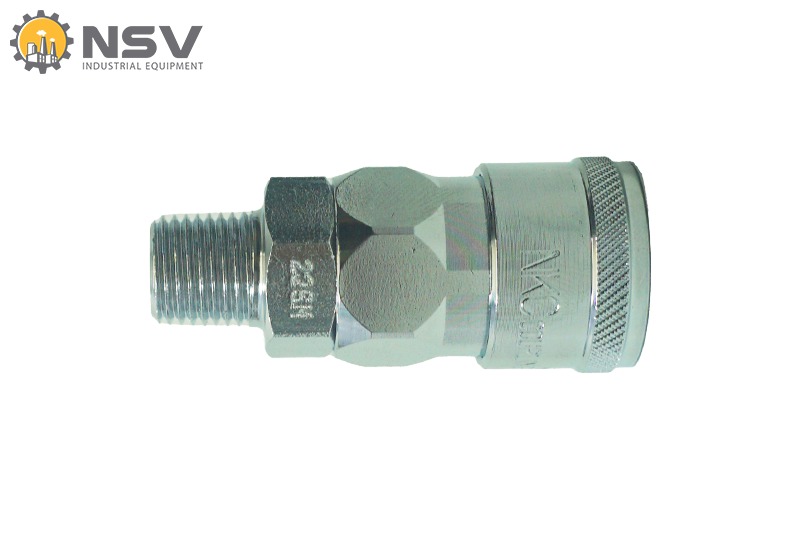

Hình ảnh đầu nối NKC model NL-22SM
Đầu nối nhanh NKC sêri NL-PB và seri NL-SB là seri phổ biến thứ hai sau seri đầu nối nhanh NKC SM và PM.
Seri NL-PB gồm các model NL-22SB, NL-23 SB (đầu cái) kết hợp với các seri NL-SB đầu đực gồm có NL-22PB; NL-23PB.
Đầu nối nhanh NKC model NL-22SB, NL-23PB có thể kết nối được các loại dây hơi khí nén, ống hơi khí nén có đường kính tiết diện 10x5,5mm. Đầu nối nhanh NKC model NL-23SB và model NL-23PB có thể kết nối được các loại dây hơi, ống hơi khí nén có đường kính tiết diện 12,5x8,5mm. Đây đều là những cỡ ống khí, dây dẫn cực kì phổ biến trong các nhà máy sản xuất.

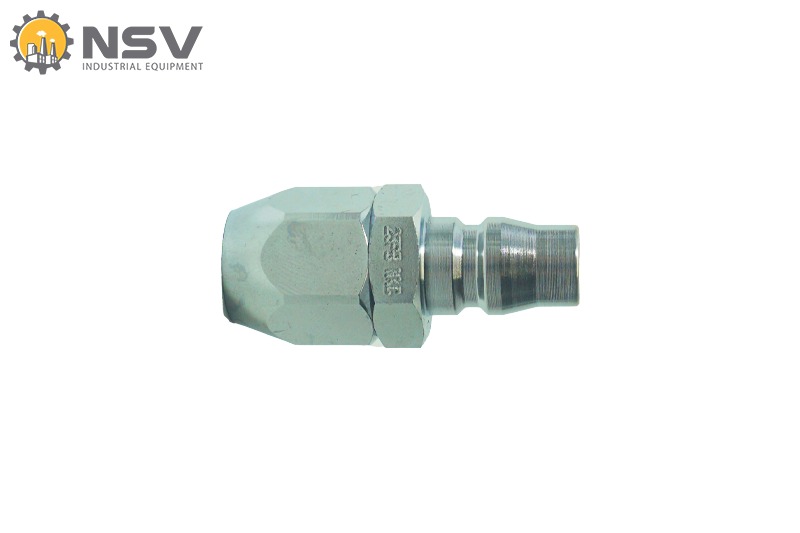

Hình ảnh đầu nối nhanh model NL-23PB
Đầu nối nhanh NKC seri SH gồm các model NL-22SH, NL-23SH, NL-24SH, NL-44SH, NL-46SH, NL-48SH tương ứng với các hệ ren từ phi 9 đến phi 27. Các model dạng này kết hợp với đường ống, dây hơi phi 26, một số loại đầu nối nhanh NKC mã 44 trở nên sẽ kết hợp với dây hơi, đường kính cỡ to hơn
Đầu nối nhanh NKC seri PH gồm các model NL-22PH, NL-23SH, NL-24SH, NL-44PH, NL-46PH, NL-48 PH tương ứng với các hệ ren từ phi 9 đến phi 27. Các dạng model này sẽ kết hợp với các loại đường ống, dây hơi phi 26

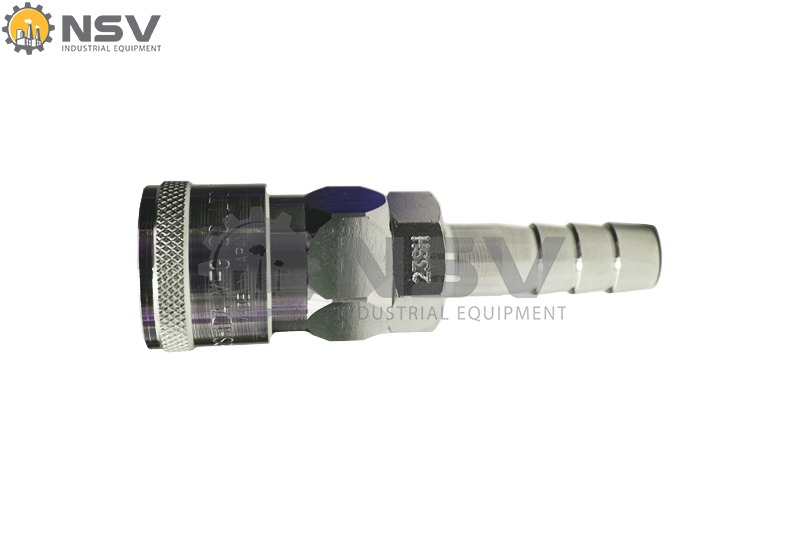

Hình ảnh đầu nối nhanh NKC model 23SH
Đầu nối NKC seri PF (đầu đực) kết hợp với seri SF (đầu cái) tạo thành bộ dây hơi khí nén hoàn chỉnh. Các loại đầu nối seri PF gồm các model NL-22PF, NL-22PFF; NL-23PF; NL-24PF; NL-44PF; NL-46PF, NL-48PF có cỡ ren như ¼; ⅜; ½; ¾ kết hợp với các loại dây ống hơi có đường kính ngoài từ 17mm đến 41mm.
Đầu nối NKC seri SF (đầu cái) gồm các model NL-22SF; NL-23SF, NL-24SF kết hợp với các loại dây khí, ống dẫn cỡ 26mm. Các loại đầu nối NKC seri NL-44SF, NL-46SF, NL-48SF kết hợp với các loại dây khí, ống dẫn cỡ lớn hơn.

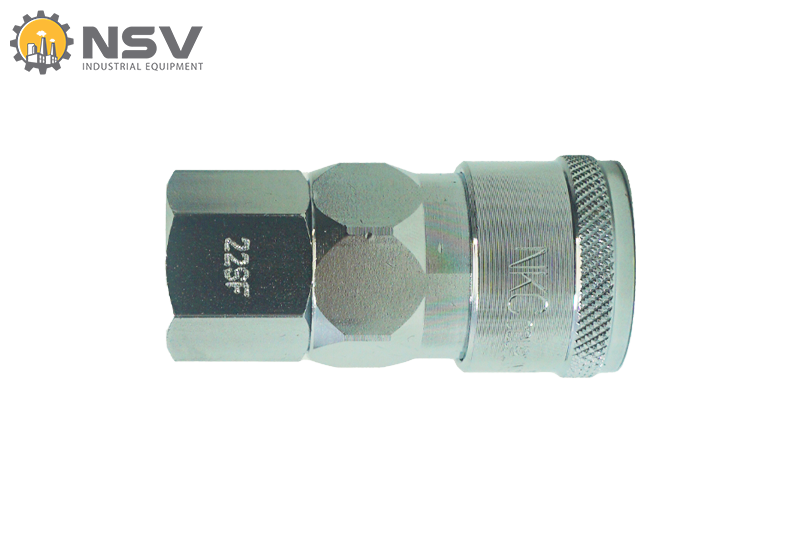

Hình ảnh đầu nối NKC-22SF
Với đa dạng kích thước, model cùng kích thước vượt trội, có thể nói đầu nối nkc phù hợp với tất cả các đơn vị có sử dụng hệ thống khí nén trong các nhà máy sản xuất tiêu biểu như nhà máy sản xuất gia công, lắp ráp cơ khí , ô tô.
Một số nhà máy đúc nhựa, đóng tàu sản xuất khuôn nhựa, sản xuất gia công cơ khí, Nhà máy lắp ráp ô tô khu vực Bắc Ninh, Bắc giang, Vĩnh phúc, Thái Nguyên, Hải Phòng, Hà Nội, Hải Dương, Hưng yên, Quảng Nam, Đà Nẵng, Bình Dương, Đồng Nai, Hồ Chí Minh, Long AN…
Hiện nay tuy mới xuất hiện ở thị trường Việt Nam không lâu, đầu nối nhanh nkc đã chiếm được cảm tình của nhiều đơn vị sản xuất bởi chất lượng vượt trội, giá thành hợp lý. Với những đơn vị sản xuất chú trọng đến độ bền khớp nối nhanh nên ưu tiên sử dụng những sản phẩm đầu nối nhanh chất lượng cao thế này.
Tự hào là đơn vị có nhiều năm kinh nghiệm cung cấp các linh phụ kiện cho hệ thống khí nén (đầu nối, ống dẫn) Nihon Setsubi Việt Nam tự hào mang đến quý khách dòng sản phẩm đầu nối nhanh NKC được nhập khẩu tận gốc không qua trung gian. Cam kết mức giá tốt nhất đến tay khách hàng
