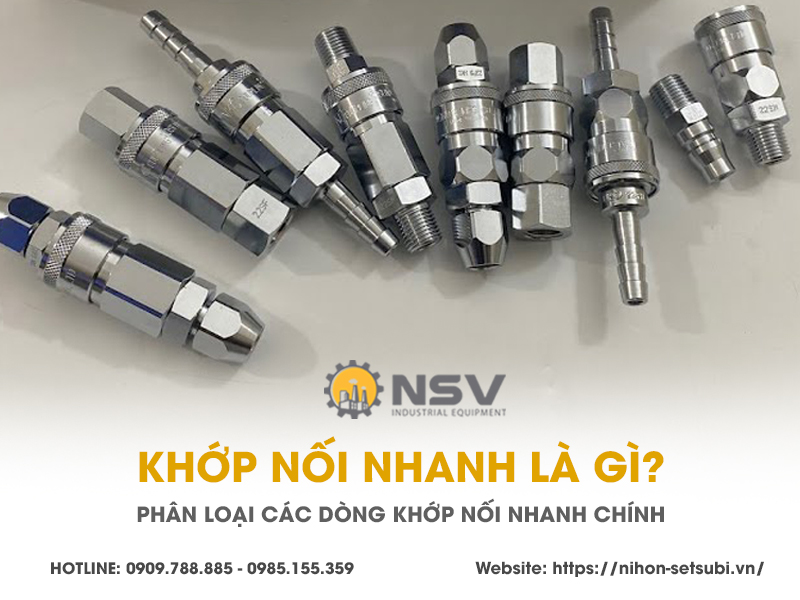

Khớp nối nhanh là gì? Có mấy loại khớp nối nhanh chính?

Ngày 25-07-2025

Trong thế giới công nghiệp hiện đại, nơi tốc độ và hiệu quả là chìa khóa, khớp nối nhanh đã trở thành một thành phần không thể thiếu. Từ các nhà máy sản xuất tự động đến xưởng sửa chữa nhỏ, sự tiện lợi và linh hoạt mà khớp nối nhanh mang lại giúp tiết kiệm thời gian, công sức và tối ưu hóa quy trình làm việc. Vậy chính xác thì khớp nối nhanh là gì, và có những loại chính nào đang được sử dụng phổ biến?

Bài viết này sẽ cung cấp cái nhìn toàn diện về khái niệm, cấu tạo, và phân loại các loại khớp nối nhanh thông dụng nhất hiện nay, giúp bạn hiểu rõ hơn về vai trò quan trọng của chúng trong mọi lĩnh vực.

Khái niệm khớp nối nhanh là gì? Vai trò của khớp nối nhanh?

Khớp nối nhanh (hay còn gọi là khớp nối nhanh, đầu nối nhanh) là một loại phụ kiện cơ khí được thiết kế để kết nối và ngắt kết nối đường ống dẫn hoặc thiết bị một cách nhanh chóng, dễ dàng và an toàn, mà không cần sử dụng các công cụ phức tạp hay các quy trình tháo lắp tốn thời gian.

Chúng hoạt động dựa trên cơ chế khóa đơn giản, cho phép người dùng chỉ cần thao tác bằng tay (đẩy vào, kéo ra, hoặc xoay) là có thể thiết lập hoặc loại bỏ một kết nối. Điều này đặc biệt hữu ích trong các hệ thống truyền dẫn khí nén, chất lỏng (nước, dầu thủy lực, hóa chất), hoặc thậm chí là điện.

Vai trò chính của khớp nối nhanh:

Tăng hiệu suất làm việc: Giảm đáng kể thời gian chuyển đổi giữa các công cụ, thiết bị.
Tiết kiệm chi phí: Hạn chế thất thoát môi chất khi tháo lắp, giảm thời gian chết máy.
Nâng cao an toàn: Nhiều loại khớp nối nhanh tích hợp cơ chế an toàn để ngăn ngừa rò rỉ, bung nổ hoặc xả áp suất đột ngột.
Tăng tính linh hoạt: Cho phép nhanh chóng thay đổi cấu hình hệ thống hoặc di chuyển thiết bị.

Cấu tạo chung và nguyên lý hoạt động của khớp nối nhanh

Mặc dù có nhiều biến thể, nhưng hầu hết các khớp nối nhanh đều có cấu tạo chung gồm hai phần chính:

Đầu cái (Socket/Female Coupler): Phần này thường được gắn cố định vào đường cấp môi chất (khí, lỏng) hoặc vào máy móc. Bên trong có chứa gioăng làm kín (O-ring) và cơ chế khóa (bi, chốt, hoặc lò xo).
Đầu đực (Plug/Male Nipple): Phần này được gắn vào ống dẫn hoặc dụng cụ cầm tay. Nó có hình dạng phù hợp để trượt vào đầu cái và kích hoạt cơ chế khóa.

Nguyên lý hoạt động cơ bản:

Khi đầu đực được đẩy vào đầu cái, cơ chế khóa bên trong đầu cái sẽ tự động gài chặt, giữ chặt đầu đực và tạo ra một kết nối kín khít nhờ gioăng làm kín. Khi muốn ngắt kết nối, người dùng thường kéo vòng khóa trên đầu cái (hoặc xoay) để giải phóng cơ chế khóa, cho phép đầu đực được rút ra.

Khớp nối nhanh có mấy loại chính? Phân loại khớp nối nhanh theo môi chất và cơ chế hoạt động?

Có nhiều cách để phân loại khớp nối nhanh, nhưng phổ biến nhất là dựa vào môi chất truyền dẫn và cơ chế hoạt động của chúng.

Phân loại theo môi chất truyền dẫn

Đây là cách phân loại quan trọng nhất vì nó ảnh hưởng trực tiếp đến vật liệu chế tạo, loại gioăng và tính năng an toàn của khớp nối nhanh.

Khớp nối nhanh khí nén:
- Đặc điểm: Phổ biến nhất, được thiết kế để truyền dẫn khí nén ở áp suất và nhiệt độ thông thường. Thường làm từ đồng thau, thép mạ crom/nickel, hoặc inox. Gioăng NBR là phổ biến.
- Ứng dụng: Kết nối súng phun khí, súng bắn đinh, máy khoan khí, các thiết bị khí nén trong nhà máy, xưởng sửa chữa ô tô.
- Lưu ý: Tuyệt đối KHÔNG dùng cho chất lỏng hoặc hơi nóng do giới hạn vật liệu gioăng và tính năng an toàn.

Khớp nối nhanh thủy lực:
- Đặc điểm: Chuyên dùng cho dầu thủy lực ở áp suất rất cao (có thể lên đến vài trăm Bar). Được chế tạo từ thép cacbon cường độ cao hoặc inox, với gioăng FKM (Viton) hoặc PTFE để chịu được dầu và áp suất.
- Ứng dụng: Máy móc xây dựng (máy xúc, máy ủi), thiết bị nông nghiệp, máy ép thủy lực, hệ thống nâng hạ.
- Cơ chế: Thường có van khóa tự động ở cả hai phía để ngăn rò rỉ dầu khi ngắt kết nối.

Khớp nối nhanh cho hơi nóng:
- Đặc điểm: Thiết kế đặc biệt để chịu nhiệt độ cực cao của hơi nước (trên 100°C, có thể tới 200°C) và áp suất. Vật liệu thân thường là inox hoặc thép chịu nhiệt, gioăng EPDM hoặc FKM. Thường có cơ chế an toàn 2 bước để xả áp suất trước khi tháo.
- Ứng dụng: Hệ thống giặt là công nghiệp, nhà máy thực phẩm (tiệt trùng), nhà máy hóa chất, hệ thống sấy.
Khớp nối nhanh cho nước/chất lỏng khác:
- Đặc điểm: Dùng cho nước, hóa chất (axit, kiềm), thực phẩm lỏng. Vật liệu và gioăng phụ thuộc vào tính chất ăn mòn của chất lỏng. Inox là lựa chọn phổ biến cho hóa chất/thực phẩm.
- Ứng dụng: Hệ thống làm mát, đường cấp nước, hệ thống phun rửa, ngành thực phẩm và đồ uống.

Phân loại theo cơ chế khóa và tiêu chuẩn kết nối

Ngoài môi chất, cơ chế khóa và tiêu chuẩn cũng là yếu tố quan trọng khi phân loại khớp nối nhanh.

Khớp nối nhanh Push-to-Connect (Đẩy để nối):
- Đặc điểm: Phổ biến nhất cho khí nén. Chỉ cần đẩy đầu đực vào đầu cái là kết nối được. Tháo bằng cách kéo vòng khóa trên đầu cái.
- Tiêu chuẩn: Có nhiều tiêu chuẩn kích thước và kiểu dáng khác nhau tùy theo khu vực hoặc hãng sản xuất (ví dụ: kiểu Châu Âu, kiểu Nitto Nhật Bản, kiểu Aro Mỹ).
Khớp nối nhanh Ball Lock (Khóa bi):
- Đặc điểm: Sử dụng các viên bi nhỏ bên trong đầu cái để khóa chặt đầu đực. Rất phổ biến cho cả khí nén và thủy lực.
- Độ bền: Cung cấp kết nối chắc chắn, chịu được rung động và áp suất cao.
Khớp nối nhanh Flat Face (Mặt phẳng):
- Đặc điểm: Cả hai mặt của đầu đực và đầu cái đều phẳng. Khi kết nối, bề mặt phẳng tiếp xúc với nhau, giảm thiểu rò rỉ hoặc lẫn tạp chất vào hệ thống khi ngắt/nối. Rất quan trọng trong thủy lực và các ứng dụng cần độ sạch cao.
- Ưu điểm: Giảm thiểu sự thoát dầu/khí ra ngoài môi trường và sự xâm nhập của bụi bẩn vào hệ thống.
Khớp nối nhanh vặn ren/khóa chốt:
- Đặc điểm: Yêu cầu thao tác vặn ren hoặc gài chốt để khóa. Chậm hơn một chút so với Push-to-Connect nhưng cực kỳ chắc chắn và chịu áp lực rất cao. Phổ biến trong thủy lực và các ứng dụng công nghiệp nặng.

Lựa chọn khớp nối nhanh phù hợp và những tiêu chí quan trọng

Để đảm bảo hệ thống của bạn hoạt động hiệu quả và an toàn, việc lựa chọn khớp nối nhanh cần dựa trên các tiêu chí sau:

Môi chất sử dụng: Khí nén, nước, dầu thủy lực, hơi nóng, hóa chất...? (quan trọng nhất)
Áp suất làm việc: Áp suất tối đa mà khớp nối có thể chịu đựng.
Nhiệt độ làm việc: Dải nhiệt độ mà khớp nối và gioăng có thể hoạt động ổn định.
Vật liệu: Đồng thau, thép, inox (SUS304, SUS316), hoặc vật liệu đặc biệt khác.
Loại gioăng làm kín: NBR, EPDM, FKM (Viton), PTFE...
Kích thước và loại ren: Phải khớp với ống và thiết bị hiện có (NPT, BSPT, Metric, v.v.).
Tiêu chuẩn kết nối: Kiểu Châu Âu, kiểu Nitto, kiểu Aro, v.v. để đảm bảo tương thích giữa các hãng.
Tính năng an toàn: Van khóa tự động, cơ chế xả áp suất, chống bung.

Nihon Setsubi - Đơn vị phân phối khớp nối nhanh chính hãng uy tín tại Việt Nam

Việc lựa chọn đúng loại khớp nối nhanh là yếu tố then chốt cho sự an toàn và hiệu suất của hệ thống. Tại NIHON SETSUBI VIỆT NAM, chúng tôi tự hào là nhà cung cấp hàng đầu các giải pháp khớp nối nhanh chính hãng từ các thương hiệu uy tín toàn cầu, đặc biệt là khớp nối nhanh NKC Yoshida từ Nhật Bản.

Với hơn 80 năm kinh nghiệm trong ngành, NKC Yoshida đã khẳng định vị thế của mình bằng việc cung cấp các giải pháp kết nối đáng tin cậy, bền bỉ và chính xác cho mọi ngành công nghiệp. Sản phẩm của NKC Yoshida nổi bật với vật liệu cao cấp, quy trình chế tạo tinh xảo theo tiêu chuẩn Nhật Bản và thiết kế tối ưu, giúp đảm bảo hiệu suất vận hành cao nhất và an toàn tuyệt đối cho hệ thống. Dù là trong môi trường khí nén thông thường hay các ứng dụng đòi hỏi sự khắt khe về nhiệt độ, áp suất, khớp nối nhanh NKC Yoshida luôn là lựa chọn hàng đầu của các kỹ sư và chuyên gia cơ khí trên toàn thế giới.

Chúng tôi cung cấp đa dạng các loại khớp nối nhanh cho khí nén, thủy lực, hơi nóng và các chất lỏng khác, đảm bảo đáp ứng mọi yêu cầu khắt khe nhất của bạn. Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng tư vấn chuyên sâu, giúp bạn lựa chọn được sản phẩm phù hợp nhất, tối ưu hóa hệ thống và đảm bảo an toàn tuyệt đối.

Kết luận: Khớp nối nhanh không chỉ là một phụ kiện đơn thuần; chúng là chìa khóa để tối ưu hóa hiệu quả, linh hoạt và an toàn trong mọi hệ thống công nghiệp. Hiểu rõ khớp nối nhanh là gì, các loại chính và cách lựa chọn đúng đắn sẽ giúp bạn đưa ra quyết định đầu tư thông minh, mang lại giá trị bền vững cho doanh nghiệp.
