Khớp nối nhanh thủy lực là gì? Cấu tạo và nguyên lý hoạt động cơ bản

Ngày 16-07-2025

Trong các hệ thống thủy lực hiện đại, sự linh hoạt, hiệu quả và an toàn là những yếu tố then chốt. Để đáp ứng các yêu cầu này, khớp nối nhanh thủy lực, hay còn gọi là đầu nối nhanh thủy lực đóng vai trò vô cùng quan trọng. Đây là một bộ phận thiết yếu giúp kết nối và ngắt kết nối các đường ống dẫn dầu thủy lực một cách nhanh chóng, dễ dàng mà không làm thất thoát dầu hay lẫn tạp chất.

Bài viết này sẽ đi sâu vào khái niệm khớp nối nhanh thủy lực là gì, phân tích cấu tạo cơ bản và nguyên lý hoạt động của chúng, giúp bạn hiểu rõ hơn về tầm quan trọng của thiết bị này trong ngành công nghiệp.

Khái niệm khớp nối nhanh thủy lực là gì?

Khớp nối nhanh thủy lực hay còn gọi là đầu nối nhanh thủy lực là một loại phụ kiện cơ khí được thiết kế để tạo ra kết nối kín khít và có thể tháo rời nhanh chóng giữa hai đường ống hoặc giữa ống với thiết bị trong hệ thống thủy lực. Chức năng chính của chúng là cho phép người vận hành thay đổi, tháo lắp hoặc bảo trì các bộ phận máy móc một cách hiệu quả mà không cần sử dụng dụng cụ đặc biệt hay xả hết dầu trong hệ thống.

Các loại khớp nối nhanh này thường được sử dụng trong các môi trường công nghiệp nặng, nơi đòi hỏi sự linh hoạt cao và khả năng chịu áp lực lớn.

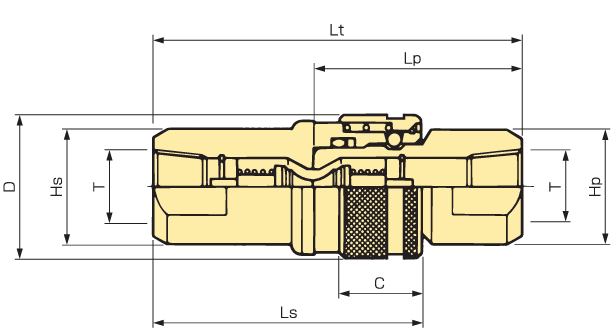

Cấu tạo cơ bản của khớp nối nhanh thủy lực

Mặc dù có nhiều biến thể và kích thước khác nhau (ví dụ: dòng khớp nối KS, khớp nối HP của NKC YOSHIDA), một khớp nối nhanh thủy lực cơ bản thường bao gồm hai phần chính:

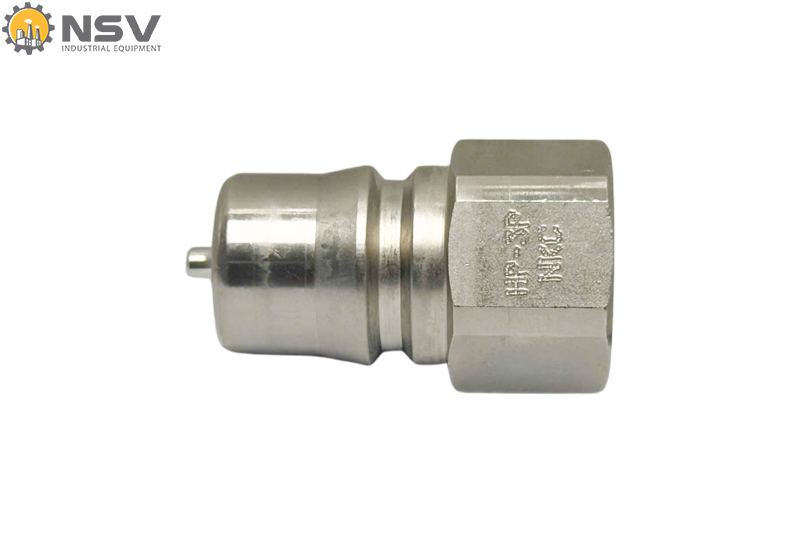

Đầu đực: Đây là phần được lắp vào đầu cái. Đầu đực thường có một van chặn (poppet valve hoặc flat-face valve) ở bên trong, được thiết kế để tự động đóng lại khi ngắt kết nối, ngăn chặn dầu chảy ra ngoài.
Đầu cái: Đây là phần tiếp nhận đầu đực. Đầu cái cũng chứa một van chặn tương tự, cùng với cơ chế khóa (thường là bi khóa hoặc vòng trượt) để giữ chặt đầu đực khi kết nối.

Các bộ phận cấu thành khác:

Van chặn (Poppet Valve / Flat-Face Valve): Đặt ở cả đầu đực và đầu cái. Khi ngắt kết nối, lò xo sẽ đẩy van này đóng lại, bịt kín đường dẫn dầu, giảm thiểu sự rò rỉ.
Vòng khóa (Locking Mechanism): Thường là các viên bi hoặc vòng trượt, giúp cố định đầu đực vào đầu cái khi kết nối, đảm bảo không bị bung ra dưới áp lực.
Gioăng phớt (Seals/O-rings): Đặt ở các vị trí tiếp xúc để đảm bảo độ kín khít, ngăn ngừa rò rỉ dầu và bụi bẩn xâm nhập.
Vật liệu: Thường được chế tạo từ thép cacbon mạ kẽm, thép không gỉ (inox), hoặc đồng thau để chịu được áp lực cao và chống ăn mòn trong môi trường làm việc khắc nghiệt.

Nguyên lý hoạt động cơ bản của khớp nối nhanh thủy lực

Nguyên lý hoạt động của khớp nối nhanh thủy lực dựa trên sự phối hợp giữa các van chặn và cơ chế khóa:

Khi kết nối:
1. Đầu đực được đẩy vào đầu cái.
2. Lực đẩy làm hai van chặn ở cả hai phía ép vào nhau và mở ra.
3. Đồng thời, cơ chế khóa (bi hoặc vòng trượt) sẽ trượt vào rãnh của đầu đực, giữ chặt hai phần lại với nhau.
4. Hệ thống gioăng phớt đảm bảo độ kín khít, cho phép dầu thủy lực lưu thông tự do giữa hai phần mà không bị rò rỉ.
Khi ngắt kết nối:
1. Người vận hành kéo vòng trượt trên đầu cái (hoặc thực hiện thao tác theo thiết kế của khớp nối).
2. Cơ chế khóa nhả đầu đực ra.
3. Lò xo đẩy các van chặn ở cả hai phía trở lại vị trí đóng, bịt kín đường dẫn dầu.
4. Quá trình này diễn ra nhanh chóng, giảm thiểu tối đa sự thất thoát dầu và ngăn chặn không khí hoặc bụi bẩn xâm nhập vào hệ thống.

Một số loại khớp nối nhanh thủy lực tiên tiến còn được thiết kế để có thể kết nối/ngắt kết nối dưới áp lực còn dư, giúp tăng tính tiện lợi và an toàn cho người sử dụng.

Lợi ích của việc sử dụng khớp nối nhanh thủy lực

Việc tích hợp khớp nối nhanh thủy lực vào hệ thống mang lại nhiều lợi ích đáng kể:

Nhanh chóng và tiện lợi: Giảm thời gian kết nối/ngắt kết nối đáng kể so với việc dùng các loại khớp nối ren truyền thống.
Giảm thiểu rò rỉ dầu: Các van tự động đóng giúp ngăn chặn thất thoát dầu khi tháo lắp, bảo vệ môi trường và tiết kiệm chi phí.
Tăng hiệu quả công việc: Cho phép thay đổi thiết bị, phụ kiện nhanh chóng, giảm thời gian ngừng máy để bảo trì hoặc thay đổi chức năng.
An toàn: Giảm thiểu nguy cơ tiếp xúc với dầu thủy lực nóng hoặc áp suất cao trong quá trình tháo lắp.
Bảo vệ hệ thống: Ngăn chặn bụi bẩn và không khí xâm nhập, kéo dài tuổi thọ của dầu và các bộ phận khác.

Khớp nối nhanh thủy lực là một thành phần không thể thiếu trong mọi hệ thống thủy lực hiện đại, mang lại sự linh hoạt, hiệu quả và an toàn. Việc hiểu rõ cấu tạo và nguyên lý hoạt động của chúng sẽ giúp bạn lựa chọn và sử dụng thiết bị này một cách tối ưu nhất.

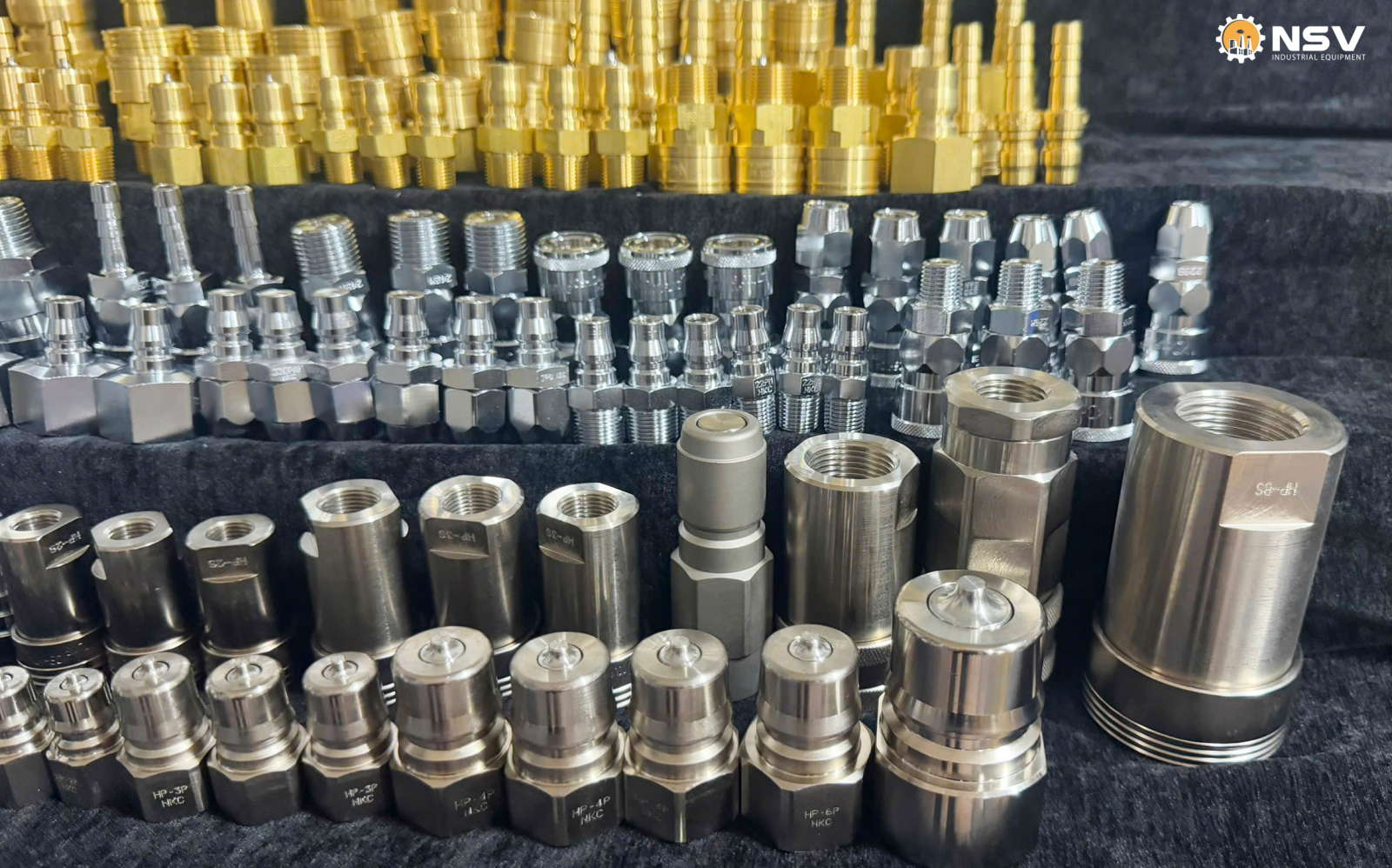

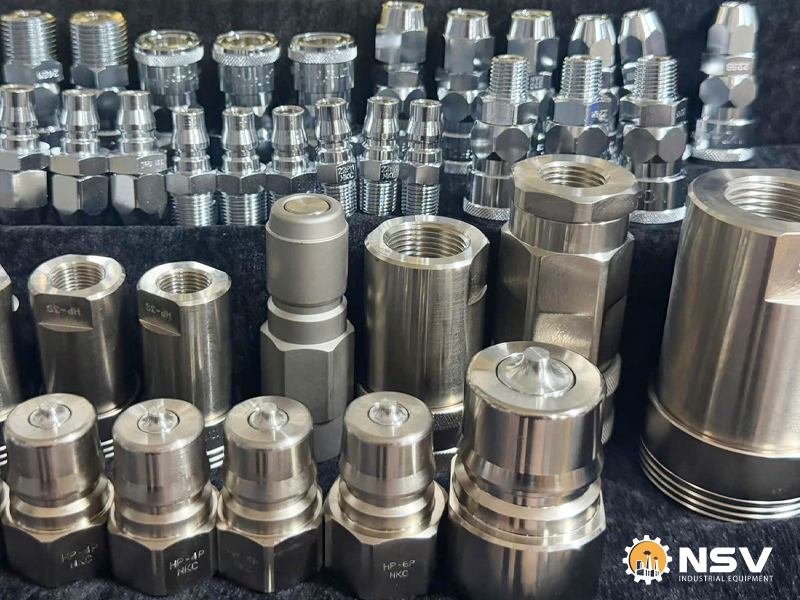

Để tìm hiểu thêm về các loại khớp nối nhanh thủy lực chất lượng cao, đặc biệt là dòng khớp nối NKC YOSHIDA Nhật Bản như KS Cupla, HP Cupla, 350 Cupla, hãy liên hệ với Nihon Setsubi. Chúng tôi cung cấp đa dạng các giải pháp kết nối thủy lực đáp ứng mọi nhu cầu công nghiệp.
