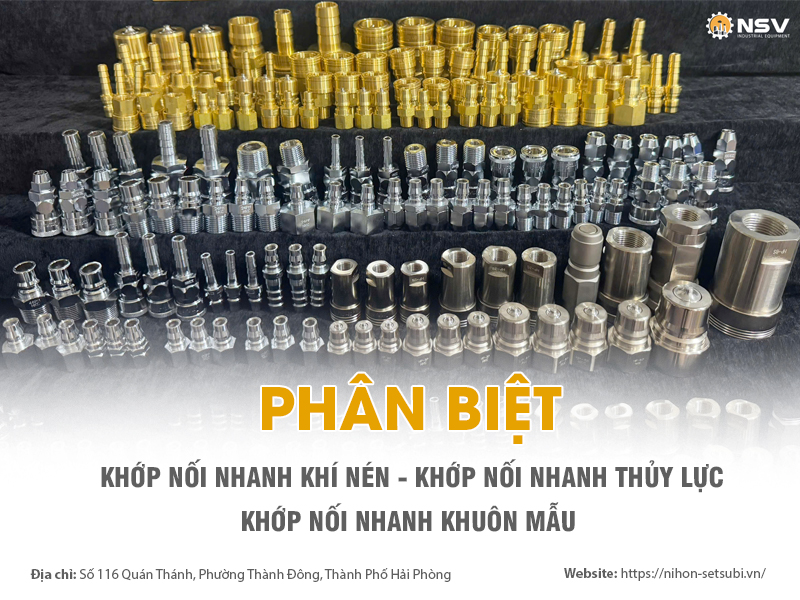

Phân biệt khớp nối nhanh thủy lực, khớp nối nhanh khí nén và khớp nối nhanh khuôn mẫu

Trong ngành công nghiệp chế tạo, sửa chữa và tự động hóa, khớp nối nhanh đóng vai trò thiết yếu. Tuy nhiên, việc lựa chọn sai loại khớp nối nhanh không chỉ gây giảm hiệu suất làm việc mà còn tiềm ẩn những rủi ro an toàn cực kỳ nghiêm trọng. Ba loại khớp nối nhanh phổ biến nhất, thường dễ bị nhầm lẫn về mặt hình thức, là khớp nối dành cho thủy lực, khí nén và khuôn mẫu.

Bài viết này sẽ đi sâu vào phân tích sự khác biệt cốt lõi giữa ba loại khớp nối nhanhnày, từ nguyên lý hoạt động, vật liệu chế tạo cho đến ứng dụng chuyên biệt, giúp bạn đưa ra lựa chọn chính xác và an toàn nhất cho hệ thống của mình.

Khái niệm khớp nối nhanh là gì?

Khái niệm khớp nối nhanh (hay còn gọi là đầu nối nhanh, coupling nhanh, hoặc khớp nối tháo lắp nhanh) là một loại phụ kiện cơ khí được thiết kế để kết nối và ngắt kết nối các đường ống, thiết bị hoặc dụng cụ một cách nhanh chóng, an toàn và không cần dùng đến dụng cụ chuyên dụng.

Chúng thường được sử dụng trong các hệ thống khí nén, thủy lực, hơi nước, nước và chất lỏng công nghiệp, nhằm giúp tiết kiệm thời gian thao tác, tăng hiệu suất vận hành và đảm bảo độ kín khít trong quá trình sử dụng.

Dưới đây là 3 dòng khớp nối nhanh phổ biến và được ứng dụng rộng rãi hiện nay: khớp nối nhanh khí nén, khớp nối nhanh khuôn mẫu, khớp nối nhanh thủy lực.

Khớp nối nhanh khí nén

Khớp nối nhanh khí nén được thiết kế để kết nối và ngắt kết nối các đường ống dẫn khí nén một cách nhanh chóng và an toàn. Đây là loại khớp nối phổ biến nhất, được sử dụng rộng rãi trong các xưởng sửa chữa ô tô, nhà máy lắp ráp, và các thiết bị khí nén cầm tay.

• Môi chất: Khí nén (thường là không khí).

• Áp suất làm việc: Thấp đến trung bình, thường dao động từ 10-15 bar (khoảng 1-1.5 MPa).

• Nhiệt độ làm việc: Chủ yếu ở nhiệt độ môi trường, khoảng -20°C đến 80°C.

• Vật liệu: Thường là đồng thau, thép mạ crom hoặc thép không gỉ. Gioăng làm kín phổ biến nhất là NBR, phù hợp với nhiệt độ thông thường.

• Đặc điểm nhận dạng: Thiết kế đơn giản, nhẹ, thường có cơ chế khóa bằng bi hoặc chốt, cho phép thao tác "đẩy để nối" (push-to-connect) cực kỳ nhanh.

Ứng dụng tiêu biểu: Nối ống hơi cho súng phun sơn, súng bắn đinh, máy khoan khí nén, và các xi lanh khí.

Khớp nối nhanh thủy lực

Khớp nối nhanh thủy lực được thiết kế để hoạt động với dầu thủy lực ở áp suất rất cao. Chúng đóng vai trò sống còn trong việc truyền động lực cho các thiết bị công nghiệp nặng.

• Môi chất: Dầu thủy lực.

• Áp suất làm việc: Rất cao, thường từ 200 bar (20 MPa) trở lên, với nhiều dòng chuyên dụng có thể lên tới 700-3000 bar.

• Nhiệt độ làm việc: Dải nhiệt độ rộng, từ -30°C đến 200°C để phù hợp với cả dầu nóng và dầu nguội.

• Vật liệu: Thép cacbon cường độ cao (được xử lý nhiệt để tăng độ bền) hoặc thép không gỉ (Inox 316) để chống ăn mòn và chịu áp lực. Gioăng làm kín thường là FKM (Viton) hoặc PTFE để chống chịu dầu và nhiệt.

• Đặc điểm nhận dạng: Cấu tạo chắc chắn, nặng, có thiết kế van tự đóng ở cả hai đầu (khi ngắt kết nối) để ngăn rò rỉ dầu. Cơ chế khóa thường chắc chắn hơn, đòi hỏi lực kéo hoặc vặn để tháo.

Ứng dụng tiêu biểu: Máy móc xây dựng (máy xúc, cần cẩu), máy ép thủy lực, thiết bị nâng hạ và các hệ thống thủy lực công suất lớn.

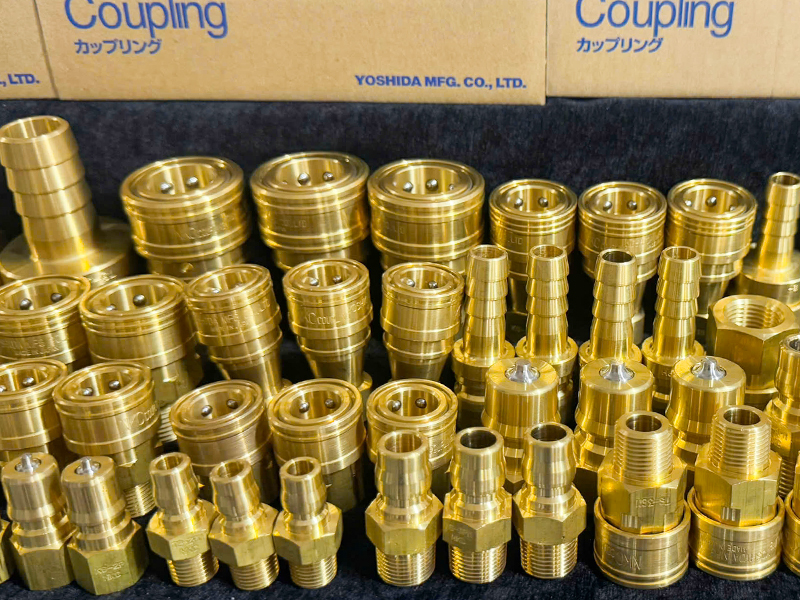

Khớp nối nhanh khuôn mẫu

Khớp nối nhanh khuôn mẫu là dòng sản phẩm chuyên biệt, được thiết kế riêng cho các đường ống dẫn nước làm mát hoặc nước nóng trong khuôn đúc. Yêu cầu của loại khớp nối này không chỉ là áp suất mà còn là khả năng chịu nhiệt và lưu lượng dòng chảy.

• Môi chất: Nước nóng hoặc nước lạnh, đôi khi là dầu.

• Áp suất làm việc: Trung bình, khoảng 10-15 bar. Áp suất không phải là yếu tố quan trọng nhất.

• Nhiệt độ làm việc: Cao, từ 100°C đến 150°C cho các ứng dụng làm mát bằng nước nóng hoặc hơi nóng. Gioăng làm kín phải là loại chịu nhiệt cao như EPDM hoặc FKM.

• Vật liệu: Thường là đồng thau mạ niken hoặc thép không gỉ để chống ăn mòn và oxy hóa.

• Đặc điểm nhận dạng:

  • Thiết kế van phẳng (Flat Face): Cả hai mặt của đầu đực và đầu cái đều phẳng. Thiết kế này giúp giảm thiểu sự tràn chất lỏng khi ngắt kết nối và dễ dàng vệ sinh, tránh lẫn tạp chất vào hệ thống.

  • Lưu lượng lớn: Thiết kế van tối ưu hóa cho dòng chảy lớn, giúp quá trình làm mát/gia nhiệt diễn ra hiệu quả, rút ngắn chu kỳ sản xuất.

Ứng dụng tiêu biểu: Hệ thống làm mát/gia nhiệt trên các khuôn ép nhựa, khuôn đúc kim loại và các thiết bị gia công khuôn khác.

So sánh các dòng khớp nối nhanh

Rủi ro khi lựa chọn sai các dòng khớp nối nhanh

Việc hoán đổi các loại khớp nối nhanh này không phải là một giải pháp tiết kiệm mà là một mối nguy hiểm nghiêm trọng:

• Dùng khớp nối nhanh khí nén cho thủy lực: Sẽ dẫn đến bung khớp nối ngay lập tức do không chịu được áp suất cao, gây tai nạn nguy hiểm và hư hỏng thiết bị.

• Dùng khớp nối nhanh khí nén cho hơi nóng/khuôn mẫu: Gioăng NBR sẽ bị phân hủy nhanh chóng dưới nhiệt độ cao, gây rò rỉ hơi nóng, bỏng và lãng phí năng lượng.

• Dùng khớp nối nhanh thủy lực cho khuôn mẫu: Dù có thể chịu được áp suất và nhiệt độ, nhưng thiết kế van không tối ưu cho lưu lượng lớn có thể làm giảm hiệu quả làm mát và kéo dài chu kỳ sản xuất.

Mua khớp nối nhanh chính hãng giá tốt ở đâu uy tín?

Để đảm bảo an toàn tuyệt đối và hiệu suất làm việc tối ưu, việc lựa chọn đúng loại khớp nối nhanh là vô cùng quan trọng. Tại CÔNG TY TNHH THIẾT BỊ CÔNG NGHIỆP NIHON SETSUBI VIỆT NAM, chúng tôi tự hào là nhà cung cấp hàng đầu các giải pháp kết nối chính hãng, đặc biệt là dòng khớp nối nhanh NKC Yoshida từ Nhật Bản.

Với hơn 80 năm kinh nghiệm, khớp nối nhanh NKC Yoshida nổi bật với vật liệu cao cấp, độ chính xác tuyệt đối và sự đa dạng về chủng loại, từ khớp nối nhanh khí nén tiêu chuẩn, khớp nối nhanh thủy lực chịu áp lực cao, cho đến các loại khớp nối nhanh khuôn mẫu chuyên dụng với thiết kế van phẳng. Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng tư vấn, giúp bạn lựa chọn đúng sản phẩm, đáp ứng mọi yêu cầu khắt khe nhất của hệ thống.

Kết luận: Hiểu rõ sự khác biệt giữa khớp nối nhanh thủy lực, khí nén và khuôn mẫu là bước đầu tiên để đảm bảo an toàn và tối ưu hóa hiệu quả sản xuất. Hãy liên hệ với Nihon Setsubi Việt Nam ngay hôm nay để nhận được tư vấn chuyên sâu và sở hữu các sản phẩm khớp nối nhanh NKC Yoshida chất lượng cao, mang lại giá trị bền vững cho doanh nghiệp của bạn.
