Tìm hiểu về khớp nối nhanh khí nén: Cấu tạo, nguyên lý hoạt động và ứng dụng trong công nghiệp

Trong kỷ nguyên của tự động hóa và sản xuất tinh gọn, khí nén đã trở thành một nguồn năng lượng không thể thiếu, cung cấp sức mạnh cho vô số máy móc và công cụ trong mọi ngành công nghiệp. Để tối ưu hóa hiệu quả vận hành, đảm bảo an toàn và linh hoạt trong kết nối các hệ thống khí nén, khớp nối nhanh khí nén đóng vai trò cực kỳ quan trọng. Đây không chỉ là một phụ kiện đơn thuần mà là một thành phần thiết yếu giúp đơn giản hóa quy trình, giảm thiểu thời gian dừng máy và nâng cao năng suất tổng thể.

Bài viết này cung cấp cái nhìn toàn diện về khớp nối nhanh khí nén: từ khái niệm cơ bản, cấu tạo, nguyên lý hoạt động đến các tiêu chí lựa chọn và ứng dụng thực tiễn trong công nghiệp - đặc biệt là dòng sản phẩm khớp nối nhanh khí nén NKC Yoshida – một giải pháp được tin cậy từ Nhật Bản mà NIHON SETSUBI VIỆT NAM đang cung cấp.

Giới thiệu chung về khớp nối nhanh khí nén

Khái niệm khớp nối nhanh khí nén là gì?

Khớp nối nhanh khí nén hay còn gọi là đầu nối nhanh khí nénlà một loại phụ kiện chuyên dụng cho phép người dùng kết nối và ngắt kết nối đường ống dẫn khí nén với các thiết bị, công cụ hoặc hệ thống một cách nhanh chóng, dễ dàng và an toàn, thường chỉ bằng một thao tác đẩy hoặc kéo đơn giản, mà không cần sử dụng bất kỳ dụng cụ hỗ trợ nào. Chúng được thiết kế để duy trì độ kín khít tuyệt đối khi kết nối và tự động đóng van khi ngắt kết nối, ngăn chặn sự rò rỉ khí nén.

Tầm quan trọng của khớp nối nhanh khí nén trong sản xuất hiện đại

Trong bối cảnh sản xuất công nghiệp ngày càng phát triển theo hướng tự động hóa và tinh gọn, khớp nối nhanh khí nén trở thành một yếu tố không thể thiếu bởi những lợi ích vượt trội mà nó mang lại:

• Tăng hiệu quả và năng suất: Giảm đáng kể thời gian thiết lập và thay đổi công cụ, máy móc, từ đó tối đa hóa thời gian hoạt động của dây chuyền sản xuất.

• Linh hoạt trong vận hành: Cho phép di chuyển và thay đổi vị trí thiết bị sử dụng khí nén một cách nhanh chóng và tiện lợi.

• Đảm bảo an toàn lao động: Cơ chế tự động đóng van giúp ngăn chặn sự thoát khí đột ngột khi ngắt kết nối, giảm thiểu nguy cơ tai nạn do áp suất cao.

• Giảm thiểu lãng phí: Độ kín khít cao giúp ngăn chặn rò rỉ khí nén, tiết kiệm năng lượng và chi phí vận hành.

• Kéo dài tuổi thọ thiết bị: Bảo vệ các cổng kết nối của thiết bị và ống dẫn khỏi sự mài mòn do thao tác thủ công phức tạp.

Cấu tạo và nguyên lý hoạt động của khớp nối nhanh khí nén

Để hiểu rõ cách một khớp nối nhanh khí nén mang lại hiệu quả, cần tìm hiểu về cấu tạo và nguyên lý hoạt động của nó.

Cấu tạo các thành phần chính của khớp nối nhanh khí nén

Một khớp nối nhanh khí nén điển hình bao gồm hai phần chính:

• Đầu đực (Plug / Nipple / Male End):

  • Là phần được gắn vào ống dẫn khí hoặc công cụ cần cấp khí.

  • Thường có một phần ren hoặc đuôi chuột (hose barb) để kết nối cố định với ống.

  • Phần thân ngoài của đầu đực được thiết kế để ăn khớp hoàn hảo với đầu cái và kích hoạt cơ chế khóa.

• Đầu cái (Socket / Coupler / Female End):

  • Là phần thường được gắn vào đường cấp khí chính hoặc tường, máy móc.

  • Chứa cơ chế khóa và van tự động.

  • Khi kết nối, đầu đực sẽ được đẩy vào trong đầu cái.

• Van tự động (Valve Mechanism):

  • Hầu hết các khớp nối nhanh khí nén đều có van tích hợp ở đầu cái (và đôi khi cả ở đầu đực - loại van kép) để ngăn khí thoát ra khi khớp nối bị ngắt kết nối.

  • Van sẽ tự động mở khi hai phần được kết nối hoàn chỉnh, cho phép dòng khí lưu thông.

• Gioăng làm kín (Seals / O-rings):

  • Thường được làm từ cao su tổng hợp (NBR, FKM, EPDM, v.v.) và được đặt bên trong đầu cái để đảm bảo độ kín khít tuyệt đối giữa đầu đực và đầu cái khi chúng được kết nối.

• Cơ chế khóa (Locking Mechanism):

  • Là bộ phận giữ chặt đầu đực trong đầu cái. Các cơ chế phổ biến bao gồm bi khóa (ball-lock), chốt khóa (pin-lock), hoặc vòng khóa (sleeve-lock) mà người dùng thao tác bằng cách kéo hoặc đẩy.

Nguyên lý hoạt động của khớp nối nhanh khí nén

Nguyên lý hoạt động của khớp nối nhanh khí nén được thực hiện qua hai giai đoạn chính:

• Kết nối:

  1. Người dùng đẩy đầu đực (plug) vào đầu cái (socket).

  2. Khi đầu đực tiến sâu vào, nó sẽ đẩy van tự động trong đầu cái mở ra.

  3. Đồng thời, cơ chế khóa (ví dụ: các viên bi thép) trong đầu cái sẽ tự động ăn khớp vào rãnh trên thân đầu đực, giữ chặt hai phần lại với nhau.

  4. Gioăng làm kín đảm bảo không có rò rỉ khí nén ra ngoài. Lúc này, khí nén có thể lưu thông tự do qua khớp nối.

• Ngắt kết nối:

  1. Người dùng thực hiện thao tác nhả khóa (thường là kéo vòng ngoài của đầu cái hoặc nhấn nút, tùy loại khớp nối).

  2. Cơ chế khóa nhả ra, cho phép đầu đực được rút ra khỏi đầu cái.

  3. Ngay khi đầu đực rời khỏi, van tự động trong đầu cái sẽ đóng lại, chặn dòng khí nén thoát ra ngoài.

  4. Nếu là loại khớp nối có van ở cả hai đầu (van kép), van ở đầu đực cũng sẽ tự động đóng lại, giữ khí nén bên trong ống dẫn.

Các tiêu chí quan trọng khi lựa chọn khớp nối nhanh khí nén

Việc lựa chọn khớp nối nhanh khí nén phù hợp là tối quan trọng để đảm bảo hiệu suất, an toàn và tuổi thọ cho hệ thống. Dưới đây là các tiêu chí cần xem xét:

Áp suất và nhiệt độ hoạt động

• Áp suất: Mỗi khớp nối đều có giới hạn áp suất làm việc tối đa. Cần đảm bảo khớp nối được chọn có khả năng chịu được áp suất vận hành cao nhất của hệ thống khí nén, bao gồm cả các xung áp suất đột ngột. Vượt quá giới hạn áp suất có thể gây nổ hoặc rò rỉ nghiêm trọng.

• Nhiệt độ: Nhiệt độ môi trường và nhiệt độ của khí nén đi qua khớp nối cũng rất quan trọng. Gioăng làm kín (O-ring) là thành phần nhạy cảm nhất với nhiệt độ. Cần chọn vật liệu gioăng phù hợp với dải nhiệt độ dự kiến để tránh chai cứng, nứt vỡ hoặc mềm nhũn, dẫn đến rò rỉ.

Vật liệu chế tạo

Vật liệu của thân khớp nối quyết định độ bền, khả năng chống ăn mòn và giá thành:

• Đồng (Brass): Phổ biến, chi phí hợp lý, chống ăn mòn tốt với môi trường không quá khắc nghiệt.

• Thép (Steel): Thường được mạ kẽm hoặc nickel để tăng cường khả năng chống ăn mòn và độ bền. Phù hợp cho các ứng dụng công nghiệp nặng.

• Thép không gỉ (Stainless Steel): Lựa chọn cao cấp nhất, chịu ăn mòn hóa chất tuyệt vời, bền bỉ trong môi trường ẩm ướt, khắc nghiệt hoặc yêu cầu vệ sinh cao (thực phẩm, y tế). Giá thành cao hơn.

• Nhựa (Plastic): Nhẹ, chống ăn mòn tốt với một số hóa chất, giá thành rẻ. Thường dùng cho ứng dụng áp suất thấp, nhiệt độ không cao.

• Vật liệu gioăng: NBR (phổ biến cho khí nén thông thường), FKM/Viton (chịu nhiệt và hóa chất tốt hơn), EPDM (chịu được hơi nước và một số hóa chất).

Loại kết nối và kích thước của khớp nối nhanh khí nén

• Kiểu ren: Phải phù hợp với cổng ren của thiết bị hoặc ống dẫn (ví dụ: NPT, BSPT, Metric).

• Kiểu đuôi chuột (Hose Barb): Dùng để kết nối trực tiếp với ống mềm bằng cách đẩy ống vào và cố định bằng kẹp.

• Kiểu Push-to-Connect (ống đẩy nhanh): Dùng cho các loại ống cứng hoặc bán cứng, cho phép kết nối ống chỉ bằng cách đẩy vào.

• Kích thước: Đường kính danh định của khớp nối và ống phải tương thích để đảm bảo lưu lượng khí nén tối ưu và độ kín khít.

Lưu lượng khí nén

Thiết kế bên trong của khớp nối ảnh hưởng đến lưu lượng khí nén đi qua. Khớp nối có thiết kế tối ưu sẽ giảm thiểu sự cản trở dòng chảy và tụt áp suất. Điều này quan trọng đối với các công cụ hoặc thiết bị yêu cầu lưu lượng khí lớn để đạt hiệu suất tối đa.

Cơ chế khóa và tính năng an toàn

• Dễ sử dụng: Khớp nối tốt cho phép kết nối và ngắt kết nối bằng một tay, giúp tiết kiệm thời gian và công sức.

• Độ chắc chắn của cơ chế khóa: Đảm bảo khớp nối không tự động nhả ra dưới tác động của rung động hoặc áp suất.

• Tính năng an toàn: Một số khớp nối có tính năng xả áp suất trước khi hoàn toàn ngắt kết nối (vent/exhaust type), giúp ngăn chặn hiện tượng "hose whip" (ống văng mạnh) rất nguy hiểm.

Độ bền và tuổi thọ sản phẩm

Trong môi trường công nghiệp, khớp nối thường xuyên phải chịu các chu kỳ kết nối/ngắt kết nối, rung động và biến động áp suất/nhiệt độ. Khớp nối chất lượng cao sẽ có khả năng chịu đựng tốt các yếu tố này, giảm thiểu hao mòn và kéo dài tuổi thọ sử dụng, từ đó giảm chi phí thay thế và bảo trì.

Ứng dụng đa dạng của khớp nối nhanh khí nén trong công nghiệp

Khớp nối nhanh khí nén là một thành phần không thể thiếu trong hầu hết các ngành công nghiệp hiện đại:

Ngành sản xuất và lắp ráp ô tô

• Cấp khí cho các công cụ khí nén cầm tay (súng bắn vít, súng bắn đinh, máy mài, máy đánh bóng).

• Kết nối các xi lanh khí nén, van điều khiển trong dây chuyền lắp ráp và robot tự động.

Ngành công nghiệp chế biến thực phẩm và đồ uống

• Kết nối các thiết bị đóng gói, chiết rót, phân loại sử dụng khí nén.

• Yêu cầu khớp nối làm từ thép không gỉ để đảm bảo vệ sinh và chống ăn mòn từ các hóa chất tẩy rửa.

Ngành điện tử và bán dẫn

• Cung cấp khí sạch cho các quy trình lắp ráp, kiểm tra trong môi trường phòng sạch.

• Đòi hỏi độ chính xác cao và vật liệu không phát sinh hạt bụi.

Máy móc công cụ và tự động hóa

• Kết nối các thiết bị truyền động khí nén (xi lanh, động cơ khí), van điều khiển trong hệ thống máy CNC, robot công nghiệp.

• Đảm bảo phản hồi nhanh và chính xác của hệ thống.

Ngành y tế và dược phẩm

• Cung cấp khí nén cho các thiết bị y tế, máy sản xuất dược phẩm.

• Yêu cầu vật liệu an toàn, không phản ứng và có khả năng tiệt trùng.

Các ngành công nghiệp khác

• Ngành gỗ: Cung cấp khí cho máy cưa, máy bào, máy chà nhám.

• Ngành dệt may: Kết nối các thiết bị dệt, máy may công nghiệp.

• Ngành bao bì, in ấn: Vận hành các hệ thống kẹp, đẩy, in ấn bằng khí nén.

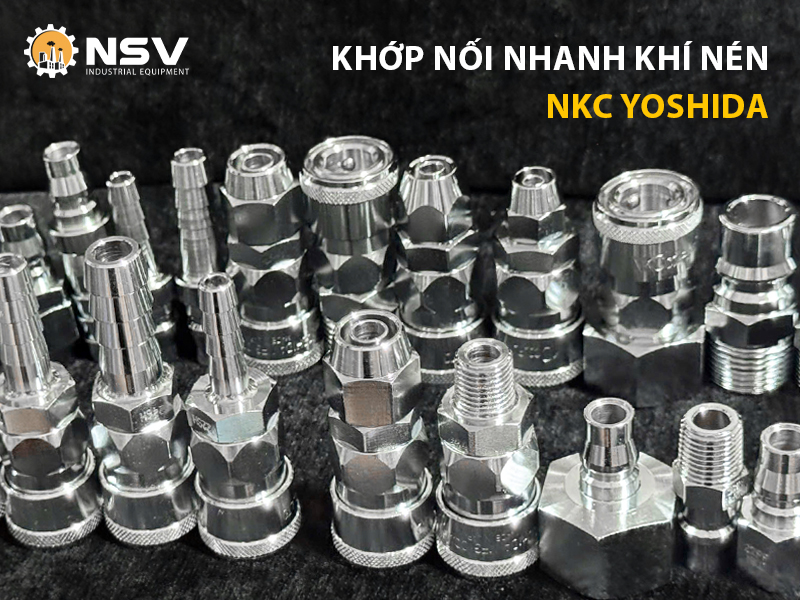

NKC Yoshida - Thương hiệu khớp nối nhanh khí nén hàng đầu đến từ Nhật Bản

Trong vô vàn lựa chọn trên thị trường, khớp nối nhanh khí nén NKC Yoshida nổi bật như một thương hiệu đại diện cho tiêu chuẩn chất lượng và độ tin cậy của Nhật Bản. Đối với các kỹ sư và doanh nghiệp tại Việt Nam đang tìm kiếm giải pháp tối ưu cho hệ thống khí nén, NKC Yoshida là một sự lựa chọn không thể bỏ qua.

Tại sao nên chọn khớp nối nhanh NKC Yoshida?

• Công nghệ sản xuất tiên tiến: Mỗi khớp nối NKC Yoshida được sản xuất với độ chính xác tuyệt đối, sử dụng các máy móc hiện đại và quy trình kiểm soát chất lượng nghiêm ngặt nhất. Điều này đảm bảo sự ăn khớp hoàn hảo và hiệu suất ổn định.

• Vật liệu cao cấp: NKC Yoshida sử dụng các loại vật liệu bền bỉ như thép không gỉ, đồng thau chất lượng cao, cùng với các loại gioăng làm kín chuyên dụng (ví dụ: FKM/Viton cho chịu nhiệt cao) để tối ưu hóa tuổi thọ và khả năng chống ăn mòn trong mọi môi trường.

• Hiệu suất tối ưu: Thiết kế bên trong của khớp nối NKC Yoshida được tối ưu hóa để đảm bảo lưu lượng khí nén tối đa với sự sụt áp tối thiểu. Điều này giúp các công cụ và thiết bị hoạt động ở hiệu suất cao nhất, tiết kiệm năng lượng.

• Độ kín khít vượt trội: Với cơ chế van và gioăng được chế tạo chính xác, khớp nối NKC Yoshida cam kết không rò rỉ khí nén, ngay cả dưới áp suất cao và rung động liên tục, đảm bảo an toàn tuyệt đối và tiết kiệm chi phí.

• Độ bền và tuổi thọ dài lâu: Khả năng chống chịu mài mòn và chịu lực tốt giúp khớp nối NKC Yoshida hoạt động ổn định qua hàng ngàn chu kỳ kết nối/ngắt kết nối, giảm thiểu nhu cầu bảo trì và thay thế.

• Đa dạng chủng loại: NKC Yoshida cung cấp một danh mục sản phẩm phong phú, từ các khớp nối tiêu chuẩn cho khí nén thông thường đến các loại chuyên biệt cho ứng dụng áp suất cao, nhiệt độ cao, hoặc yêu cầu vật liệu đặc biệt.

Những lợi ích khi đầu tư các dòng khớp nối nhanh khí nén chất lượng cao

Việc đầu tư vào các khớp nối nhanh khí nén chất lượng cao như NKC Yoshida mang lại nhiều lợi ích chiến lược:

• Tăng năng suất và hiệu quả vận hành: Giảm thời gian chết, tối đa hóa thời gian hoạt động của máy móc.

• Giảm thiểu chi phí bảo trì và thay thế: Sản phẩm bền bỉ, ít hỏng hóc giúp tiết kiệm chi phí sửa chữa và mua mới.

• Đảm bảo an toàn lao động: Ngăn chặn rò rỉ khí nén nguy hiểm.

• Cải thiện chất lượng quy trình: Đảm bảo áp suất và lưu lượng khí nén ổn định, góp phần vào sự chính xác của các thao tác công nghiệp.

• Kéo dài tuổi thọ hệ thống khí nén: Bảo vệ toàn bộ hệ thống khỏi các vấn đề liên quan đến rò rỉ và áp suất không ổn định.

Nihon Setsubi - Đối tác cung cấp khớp nối nhanh khí nén NKC Yoshida chính hãng

Để đảm bảo bạn nhận được các sản phẩm khớp nối nhanh khí nén NKC Yoshida chính hãng với chất lượng Nhật Bản chuẩn, việc lựa chọn nhà phân phối uy tín là yếu tố tối quan trọng. CÔNG TY TNHH THIẾT BỊ CÔNG NGHIỆP NIHON SETSUBI VIỆT NAM tự hào là đối tác phân phối đáng tin cậy, mang đến giải pháp kết nối khí nén hàng đầu cho các doanh nghiệp tại Việt Nam.

Chúng tôi cam kết:

• Cung cấp 100% sản phẩm NKC Yoshida chính hãng, có đầy đủ chứng nhận xuất xứ và chất lượng.

• Đa dạng chủng loại sản phẩm, đáp ứng mọi yêu cầu kỹ thuật từ cơ bản đến phức tạp.

• Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về hệ thống khí nén, sẵn sàng tư vấn giải pháp tối ưu nhất cho từng ứng dụng cụ thể của bạn.

• Hàng luôn có sẵn trong kho, đảm bảo thời gian giao hàng nhanh chóng và ổn định.

• Hỗ trợ kỹ thuật và dịch vụ hậu mãi chuyên nghiệp.

Kết luận: Khớp nối nhanh khí nén là một thành phần không thể thiếu trong mọi hệ thống khí nén công nghiệp hiện đại. Việc hiểu rõ cấu tạo, nguyên lý và các tiêu chí lựa chọn sẽ giúp doanh nghiệp đưa ra quyết định đúng đắn. Đầu tư vào các giải pháp chất lượng cao như khớp nối nhanh khí nén NKC Yoshida là chìa khóa để đảm bảo an toàn, nâng cao hiệu suất và đạt được hiệu quả kinh tế dài hạn.
